什么是D/A转换器?基本形式1(解码器系统)

把变换后的数字值传送给电路称作解码器系统。

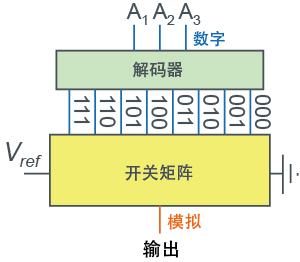

解码器系统 - 图1

【电阻分压方法DAC例】

在最简单的DAC中,也有被称作电阻串。
下图是一个在3bit分辨率(Resolution)的DAC中,用电阻分压,在开关中选择一个地方的方法。
如果把电阻值变小,提高后续阶段的缓冲放大器,虽然可能高速工作,但由于在高分辨率中的开关寄生电容的限制,而导致工作速度降低。
优点是出色的线性度,原则上,必须保证单调增加性。
缺点是根据分辨率,电路规模成倍的增大。
在3bit中需要8个电阻和开关,4bit中需要16个电阻和开关…在10bit中需要1024个电阻和开关。

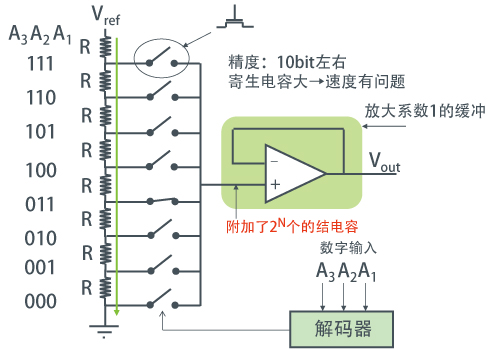

【电阻分压方法DAC例】 - 图1

【两级 电阻分压方法DAC例】

电阻分压式DAC分成两级配置。
下图是6bit分辨率的DAC中,在第一级(左)Vref-GND之间选择一个电阻的两端(图中选择了从上数下来第三个电阻的两端)。
在第二级(右)中,这个电压再进一步 分压,从而获得了精细的分辨率。
优点是比起一级结构,由于控制了电路 规模,构成6bit的DAC所需要的电阻和开关数量控制在16个和18个(电阻分压方法的情况下,无论哪个都需要64个)。
由于每增加一个级数就必须追加2个放大器,所以要权衡电阻和开关减少量进行选择。
缺点是增加了恶化作为DAC特点的因素。
比如速度,两个放大器会延迟。
输出电压的精度可能会产生两级放大器的偏移。

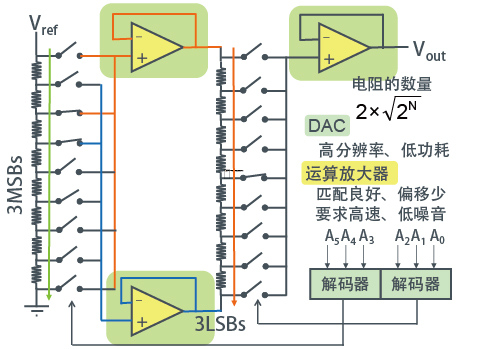

【两级 电阻分压方法DAC例】- 图1
