什么是运算放大器? 绝对最大额定值(差分输入电压)

分享到微信朋友圈

打开微信,点击右上角的"+",
使用"扫一扫"即可将网页分享至朋友圈。

差分输入电压

差分输入电压是指+输入引脚(非反向输入引脚)与-输入引脚(反向输入引脚)间在IC的特性无退化、无损坏的前提下可施加的最大电压值。
该电压既可以+输入引脚为基准,也可以-输入引脚为基准,表示两个引脚间的电压差。极性并非那么重要。
但是前提是各输入引脚的电位大于VEE引脚的电位。
原因是IC内置静电破坏保护元件,当输入引脚的电位低于VEE时,电流会通过静电破坏保护元件从引脚流出,从而可能导致IC的特性退化或损坏。

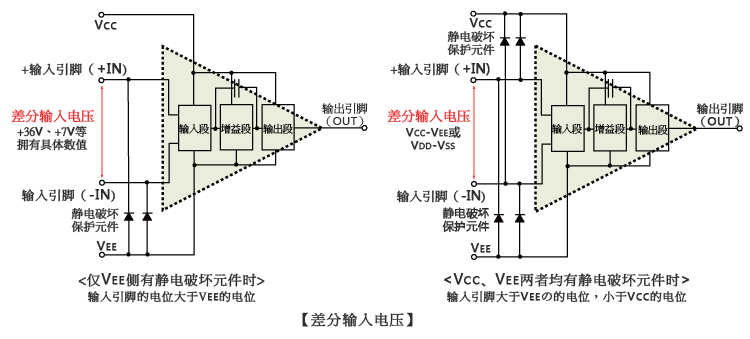

保护元件的形式有2种,下图左侧的输入引脚与VEE(GND)间连接的情况,和右侧输入引脚与VCC、VEE(GND)两者连接的情况。
前者因VCC侧不存在电流流经的路径,因此差分电压与VCC的值无关,而由输入引脚上连接的晶体管(NPN晶体管、PNP晶体管等)的耐压等决定。
后者因VCC侧也有保护元件,且输入引脚需要VCC以下的电位,因此,差分输入电压由VCC-VEE或VDD-VEE决定。

差分输入电压

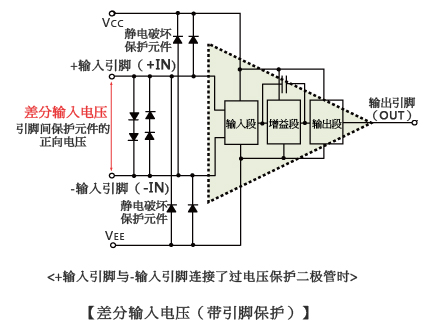

运算放大器中使用了NPN差分输入段,为了对晶体管的基极-发射极间进行保护,有时会在输入引脚间连接钳位二极管,也有规定几伏差分输入电压的产品。

差分输入电压(带引脚保护)
