什么是二极管? 恒压(齐纳)二极管

分享到微信朋友圈

打开微信,点击右上角的"+",
使用"扫一扫"即可将网页分享至朋友圈。

结构 符号 用途・特征
图 - 齐纳二极管结构 图 -齐纳二极管符号
  • 恒压电路
  • 防止IC免受浪涌电流、静电损坏的保护元件
  • 施加反向电压时产生恒压。

齐纳二极管利用电流变化时电压恒定的特点,用于恒压电路,作为防止IC免受浪涌电流、静电损坏的保护元件使用。其特点是一般的二极管是正向使用,而齐纳二极管是反向使用。反向击穿电压称为齐纳电压 (VZ) 、此时的电流值称为齐纳电流 (IZ) 。近年来随着电子设备的微细化/高功能化的不断发展,要求保护元件具备更高性能,在这种趋势下逐渐拉大与TVS (Transient Voltage Suppressor) 的差别。

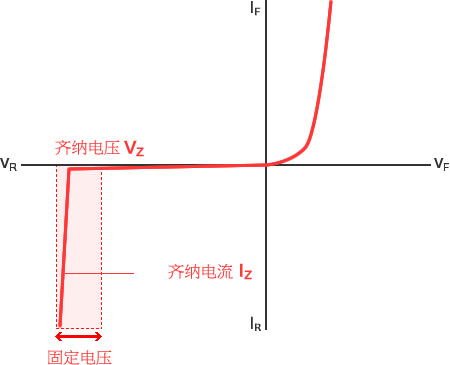

图表 - 齐纳二极管在电流变化时电压恒定

特点
  • 只有ZD利用了反向特性。

齐纳二极管至产品详细网页
