何谓电机? 电机如何旋转? (2)

分享到微信朋友圈

打开微信,点击右上角的"+",
使用"扫一扫"即可将网页分享至朋友圈。

2)实际旋转电机

在此,作为旋转电机的实际方法,介绍利用三相交流和线圈制造旋转磁场的方法。

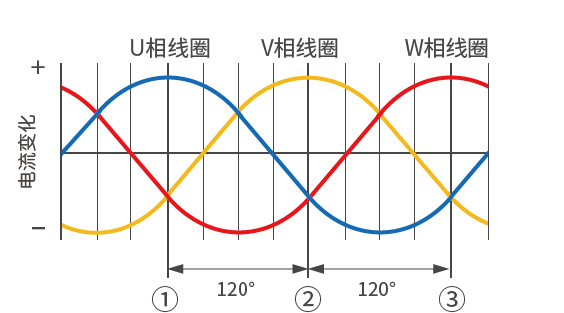

(三相交流是间隔120°相位的交流信号)

电流变化 (磁场强度变化)

  • 上述①状态下的合成磁场对应下图①。
  • 上述②状态下的合成磁场对应下图②。
  • 上述③状态下的合成磁场对应下图③。

上图的结果

如上所述,缠绕铁芯的线圈分三相,间隔120°配置U相线圈、V相线圈、W相线圈,电压高的线圈产生N极,电压低的线圈产生S极。
各相位按正弦波变化,因此各线圈产生的极性(N极、S极)和其磁场(磁力)将发生变化。
此时,单看产生N极的线圈,按U相线圈→V相线圈→W相线圈→U相线圈依次变化,从而发生旋转。
