何谓7段LED?

何谓7段LED?
7段LED是专门用于数字显示的数字显示模块。
因为发光二极管(LED)放置在要显示的数字形状部位,所以具有良好的可视性。
也被称为“LED数字显示器”。

7段LED每个部位的名称

7段LED每个部位的名称如下。

  • ·发光部(a~g):段(Seg)
  • ·点发光部:小数点(D.P)
  • ·a~g的7段总称:数字(Dig)

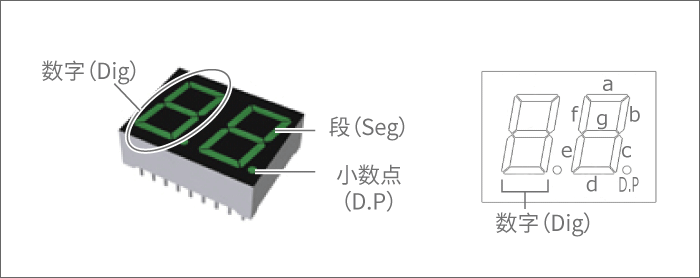

【7段LED每个部位的名称】

7段LED每个部位的名称

7段LED 电路结构

LED显示器有两种电路:共阳极和共阴极。

  • ·共阳极:公共引脚(common)为阳极
  • ·共阴极:公共引脚(common)为阴极

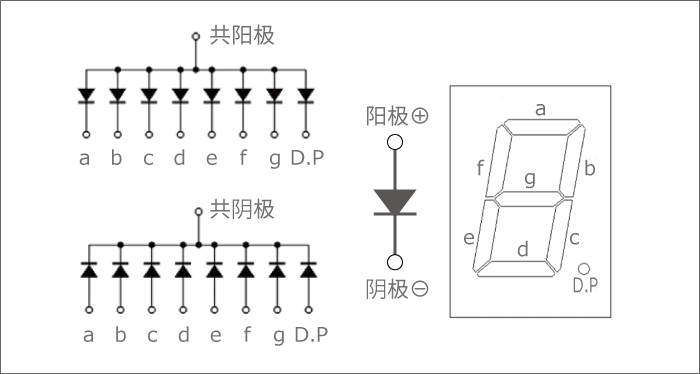

【共阳极和共阴极】

7段LED 共阳极和共阴极
