电流传感器

何谓电流传感器?

何谓电流传感器?
电流传感器是指检测电路中流动的电流值的传感器。

电流的检测方法

如下图所示,检测流动电流的方法大致可分为电阻检测型和磁场检测型。

电流检测方法和特点

【电流检测方法和特点】
电阻检测型
将分流电阻引发的电压降转换为电流。安装简单而且价廉物美,操作简单,但缺点是电阻上的功率损耗会产生较大的发热量。
磁场检测型
<有铁芯>
根据电流线中流动的电流测量铁芯中产生磁场的大小,以此来测量电流值。这种方法无需接触,功率损耗较小,但铁芯较大,存在贴装面积大的课题。
<无铁芯>
利用霍尔效应将流动电流周围产生的磁场转换为电压(霍尔电压)进行测量,以此来测量电流值。因为霍尔效应产生的电压较小,所以IC由霍尔元件和放大电路构成。因为需要将电流引入IC内,所以会产生功率损耗。

M1电流传感器

为了消除上述磁场检测型在安装难度(有铁芯)和功率损耗(无铁芯)方面的缺点,ROHM开发出了使用MI(Magneto Impedance)元件的磁场检测型非接触型电流传感器。
MI传感器作为使用特殊非晶丝,利用其磁阻抗效应的新一代传感器,其特点是具备超高灵敏度的磁性检测能力。

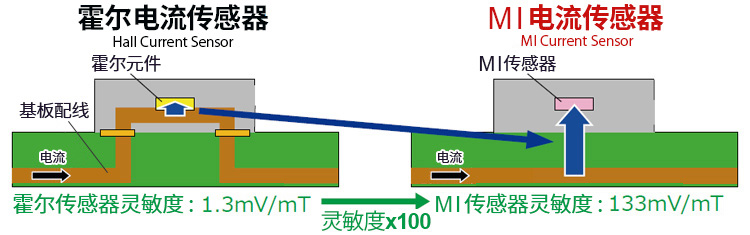

灵敏度远超霍尔元件,可高精度检测磁性的微小变化。因此,无需将电流引入封装内,也能以高精度进行非接触式电流检测(磁性检测)。

电流传感器的结构比较(罗姆调查)

【电流传感器的结构比较(罗姆调查)】

综上所述,MI电流传感器可进行非接触式电流测量,功率损耗少,还能进一步缩小贴装面积。
