何谓激光二极管？像散差 (As)
何谓像散差 (As)？
激光二极管接合部在垂直方向和水平方向上外观的焦点位置不同。将这2个焦点间的距离定义为像散差 (As)。
像散差 (As)：测量方法

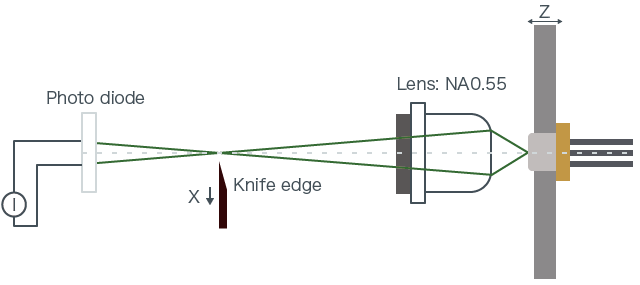

像散差通过[图1]所示的刀缘法测量。
将半导体激光器的光束用刀缘从一侧切下去。
![[图1]](/documents/11401/4744038/ld_what8_jp+%282%29.png/936ac1b4-f3b6-4791-a0cf-b132d98704ee?t=1498596347830)
如果对通过刀缘的光量和刀缘的位置（X）进行绘图，就能得到激光束的积分值。[图2]
![[图2]](/documents/11401/4744038/ld_what8_jp+%283%29.png/1c8d9047-5973-4441-8198-9aa73072f951?t=1498001808193)
通过将其微分，可以测量光束直径（半值全角）。[图3]
![[図3]](/documents/11401/4744038/ld_what8_jp+%284%29.png/f388ae7d-9bd8-4199-9e78-b9d1291fc456?t=1498001808517)
移动半导体激光器的端面位置 (Z) ，测量光束直径。
绘制与半导体激光器的接合方向垂直、水平的各方向的光束直径和端面位置。[图4]
从2个光束直径的最小值的位置可求得像散差。
![[图4]](/documents/11413/5071352/ld_what5-9_23.png/f5048705-c8b4-476a-8b7a-7a429997504b?t=1643942708860)
