什么叫A/D转换器?A/D转换器的基本形式4(ΔΣ型)



分享到微信朋友圈

打开微信,点击右上角的"+",
使用"扫一扫"即可将网页分享至朋友圈。

工作

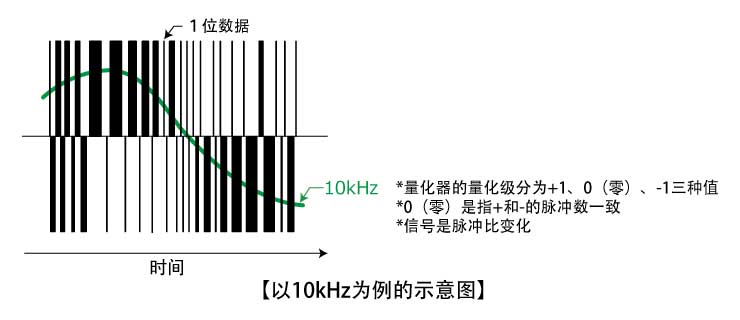

模拟信号过采样,在转换为响应了使用ΔΣ调制的模拟信号振幅的脉冲串后,通过用数字滤波器除去频带外的噪音和数据细化,来完成在原始采样频率中的数字信号转换。

过采样

通过用比原始采样频率更高的频率来采样,来减少量化误差。

低采样频率→量化误差大 高采样频率→量化误差小

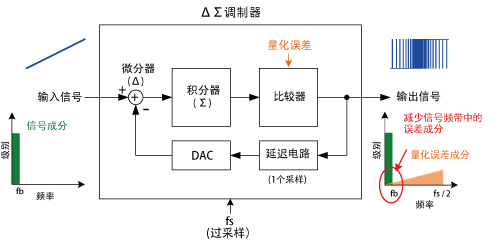

ΔΣ调制

通过过采样,用积分器积分(Σ)采样电压和D/A转换器(DAC)的差(Δ)。用比较器来比较积分值和参考电压的大小,转换成脉冲串。
通过在1个采样延迟输入中反馈输出脉冲,用比较器把产生的量化误差在低频区域调小,在高频区域调大。

ΔΣ调制 图像

除了原始信号成分,在高频区域中,从ΔΣ调制器输出的脉冲串具有大的量化误差成分。但是,这些成分分开了频率,为了用简单的数字滤波器仅除去量化误差成分,实现了其他方法不可能的高分辨率。

特点

  • A/D转换器的基本形式中最高的分辨率。(最多约24位)
  • 转换速度慢。(采样频率最多约200kHz)
  • 由于反应较差,输入时连接复用器,不适合需要切换模拟信号的应用。
