什么叫A/D转换器?A/D转换器的基本形式3(逐次比较<SAR>型)



分享到微信朋友圈

打开微信,点击右上角的"+",
使用"扫一扫"即可将网页分享至朋友圈。

工作

为了使采样的模拟信号和D/A转换器(DAC)的输出一致,从MSB开始逐次比较(Successive Approximation)。

  • 模拟输入信号采样(S&H)
  • 逐次逼近寄存器(SAR)的MSB设置为"1"。(其他为"0")
  • 逐次逼近寄存器(SAR)的数字值用D/A转换器(DAC)转换成模拟值。
  • 比较采样电压和DAC输出电压的大小。
    • 确定采样电压>DAC输出电压 → MSB="1"
    • 确定采样电压<DAC输出电压 → MSB="0"

下方是通过到LSB为止重复相同的逐次逼近来完成数字信号的转换。

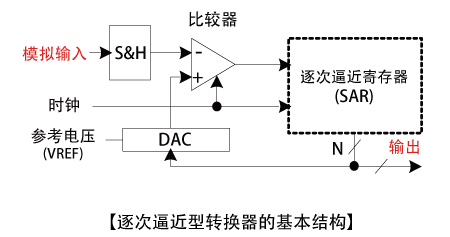

逐次逼近型转换器的基本结构

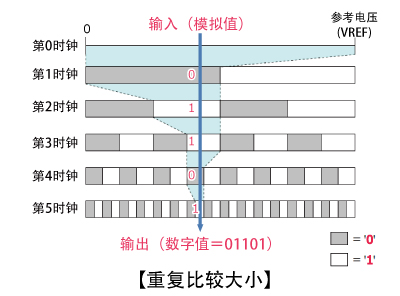

重复比较大小

特点

  • 可实现高分辨率。(最多18位左右)
  • 为了转换以及需要(分辨率+α)的时钟周期,转换速度为中度。(最多约10MHz的采样频率)
  • 反应良好,输入时连接复用器,轻松切换模拟信号。
