什么叫A/D转换器?A/D转换器的基本形式1(闪存)



分享到微信朋友圈

打开微信,点击右上角的"+",
使用"扫一扫"即可将网页分享至朋友圈。

工作

预先用比较器同时比较分压成2N-1个的参考电压和模拟信号,比较结果用编码器转换成数字信号。

特点

  • 为了把模拟信号一次转为数字信号,模拟信号不需要采样电路(S&H回路)。
  • 在A/D转换器的基本形式中可最高速度转换。(采样频率甚至可超过1GHz。)
  • N位分辨率需要2N-1个比较器,由于电路规模和功耗增加,分辨率最高为8位左右。

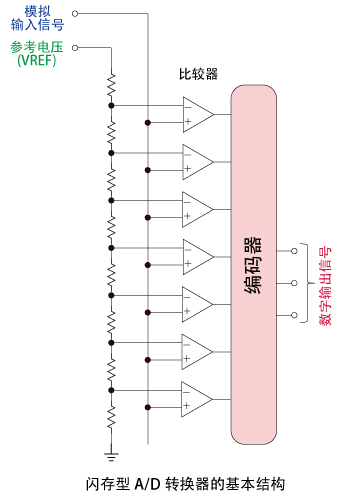

A/D转换器的基本形式1 (闪存)图像
