何谓半导体存储器? 元器件原理<SRAM>

分享到微信朋友圈

打开微信,点击右上角的"+",
使用"扫一扫"即可将网页分享至朋友圈。

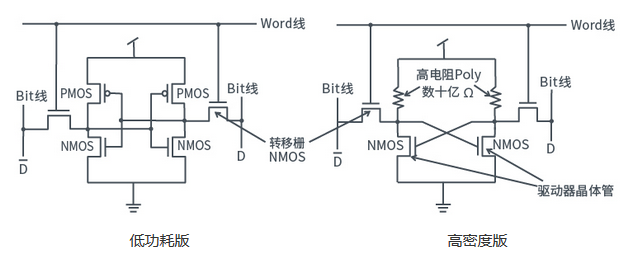

存储单元构成

  • 由6个晶体管单元构成
  • 由4个晶体管单元(高电阻负载型单元)构成
低功耗版和高密度版

数据的写入方法

<"1" 时>

  1. Word线电位为 high
  2. 给予Bit线的电位(D=low, D=high) → 确定触发器的状态
  3. Word线电位为 low

数据的读取方法

<"1" 时>

  1. 使Word线电位 off
  2. 对Bit线预充电(D, D与D相同的电位)
  3. Word线电位为 high
  4. Bit线变为 low、high的状态
  5. 用感测放大器进行增幅
数据的读取方法

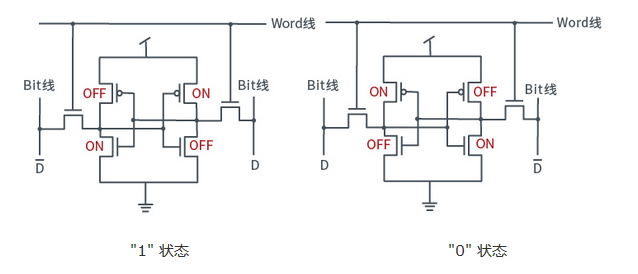

通过触发器电路存储"1"、"0"
