什么是分流电阻器(电流检测电阻器)?

过去,为扩大电流的测量范围而作为分流器与电流计并联的电阻器称为分流器 (Shunt) ,近年来则开始将检测电路电流的电流检测用途的电阻器统称为分流电阻器。

分流电阻器(分流)

分流器 (Shunt) 有"绕过""回避"和"分流" 的意思,以往用于称呼作为分流用途与电流计并联的电阻器。
出于扩大电流计测量范围的目的,将电阻器与电流计并联,以使流动的电流分流,从而测量电路中流动的全部电流。

【分流器】

分流器

Im: 电路中流动的全部电流
Ir: 流经电流计的电流
r: 电流计的内部电阻值
R: 分流器(分流)电阻值

例如,将上方电路中流动的全部电流 (Im) 用以下公式表示。

Im=Ir+Ir (r/R)=Ir (1+r/R)

因此,电路中流动的全部电流与流经电流计的电流之比为

Im/Ir= (1+r/R)

即电流计的显示值 (Ir: 流经电流计的电流值) 的 (1+r/R) 倍为电路中流动的全部电流值。

分流电阻器(串联)

在串联了电阻器的电路中,检测电阻器两端的电势差(压降),利用欧姆定律来测量电路中流动的电流值。

【检测电路】

检测电路

I: 电路中流动的电流
R: 分流电阻值
V: 电阻器两端的电势差

例如,流过电流(I)时电阻器两端产生电势差(V) 。
所产生的电势差可根据欧姆定律进行计算。

V = I × R(欧姆定律)

通过使用检测电路检测电压 (V) ,可以测量电路中流动的电流 (I) 。
因为电流(I)与电压(V)成正比,实际上可以尝试用电流值(I)的变动来替代检测出的电压(V)的变动,用于反馈控制和阈值监视等。

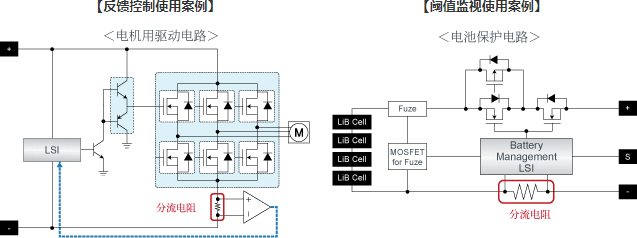

反馈控制使用案例, 阈值监视使用案例

电流检测用贴片电阻器至产品详细网页
