什么是D/A转换器?D/A转换器的基本形式3(温度计码方式)



分享到微信朋友圈

打开微信,点击右上角的"+",
使用"扫一扫"即可将网页分享至朋友圈。

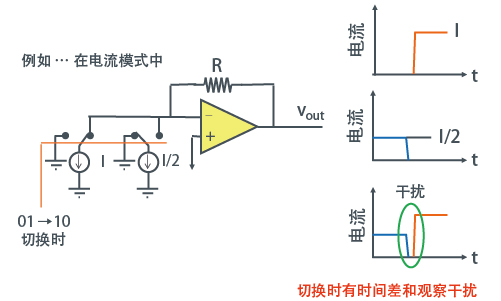

数据切换的瞬间,完全不同的电压(或电流)输出,在输出模拟信号中产生噪声。这个噪音叫做干扰。这个干扰的解决方案之一是使用温度计码(Thermometer code)。

D/A转换器的基本形式3(温度计码方式) - 图1

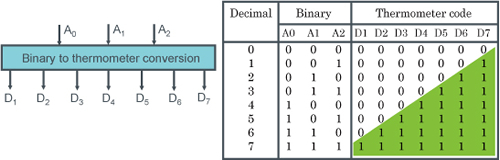

温度计码是指"看有多少个1来表示数字"的事物。(就像人们数数时,竖起手指数一样)
能够抗干扰,但二进制代码转换为温度计码时,解码器根据分辨能力,呈指数的电路规模。

D/A转换器的基本形式3(温度计码方式) - 图2

【温度计码 <电阻模式>DAC例】

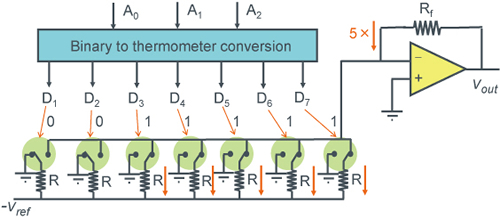

使用了温度计码的3bit分辨率DAC例子。
当然不会产生干扰。

【温度计码 < 电阻模式> DAC例】- 图1

【温度计码 <电流模式>DAC例】

在若干单元格中拉动电流时决定了输出 电压Vout电流型DAC。

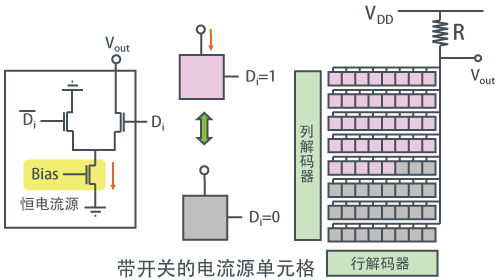

下图是8x8的64灰度级=6bit分辨率的例子。
粉色部分增加时,从R拉动的电流增加, Vout下降。
根据温度计码的控制,在Vout中不会产 生干扰。

【温度计码 < 电流模式>DAC例】- 图1

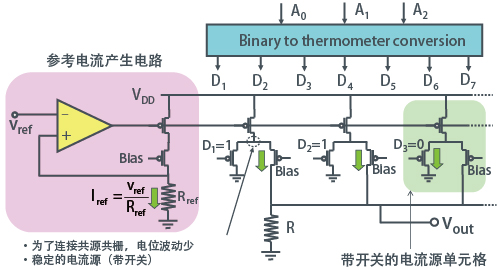

上图是电流型DAC上下相反的东西。
由于是共源共栅电流源,不容易受输出 电压的影响,可高精度化。

【温度计码 < 电流模式 > DAC例】- 图2
