远场图 (FFP:Far Field Pattern)

辐射到离芯片端面足够远的地方的光的强度分布称为远场图。
半导体激光器发出的光并不都是直线光,因衍射导致扩散发射。
由于芯片内的共振器(有源层和条形电极)的垂直方向是以数10nm级,水平方向是以数μm级制作而成,因此一般来说,远场图在有源层上的垂直方向比水平方向要大。

【远场图的示意图】
FFP 衍射

因为nm级的有源层是开口部,所以光束变宽

因为µm级的条形电极是开口部,所以光束没怎么变宽

远场图: 测量方法

使用APC驱动器,使激光二极管的光输出保持一定。
光电二极管的受光面朝向激光芯片的发光面,在以发光点为中心的圆周上使之移动,测量正面为0度时的角度和光强度的关系。
在激光芯片的有源层上,沿水平方向和垂直方向分别进行移动。

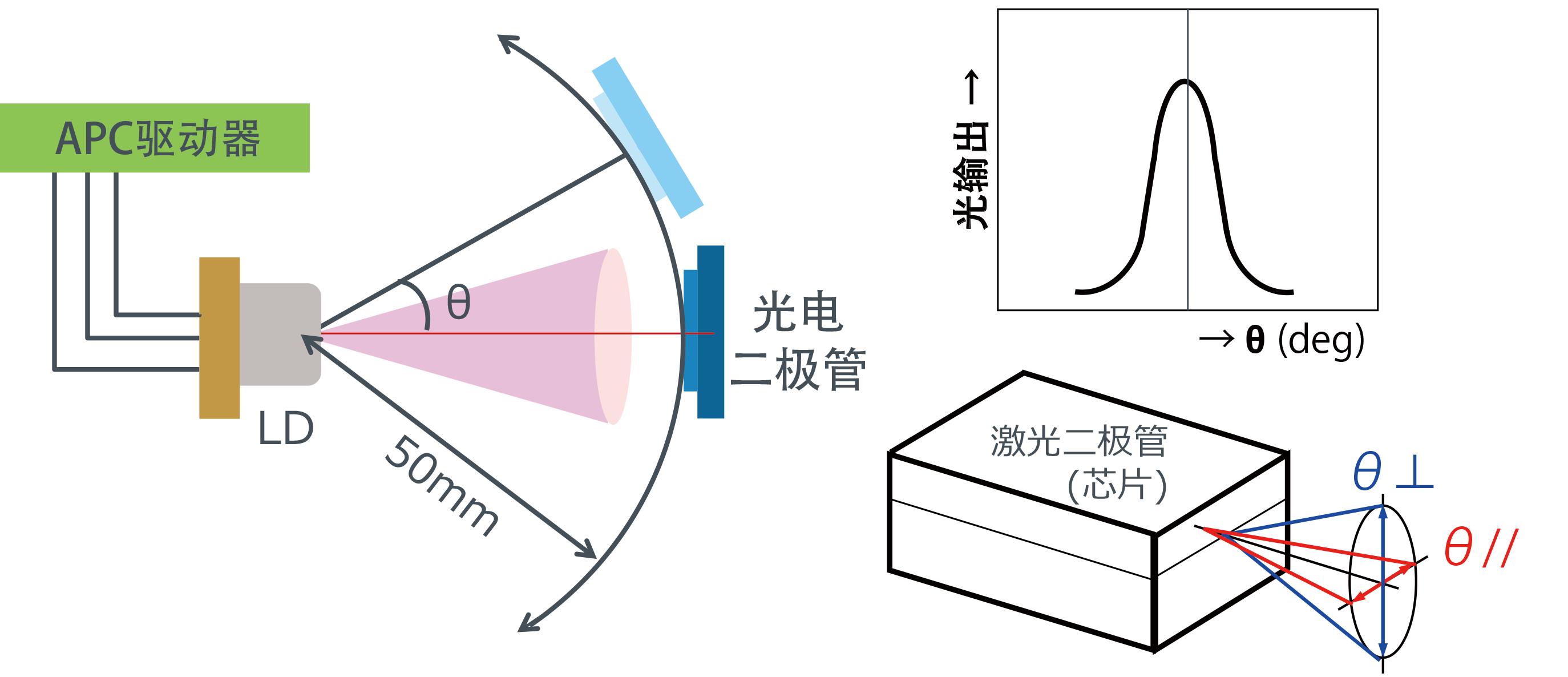

【测量示意图】

测量示意图

APC驱动器:
Auto Power Controll的简称,是输出一定驱动的意思。
LED通常使用的是ACC(恒流驱动),但LD的用途上,使用ACC时输出的稳定程度不够。因此,一般的激光二极管中都内置光电二极管用于监视,设置在封装内部,使之能够接收到来自芯片后端的光。
使该光电二极管的输出 (Im:监视电流)保持一定的反馈驱动电路叫作APC驱动器(电路)。
