何谓USB Power Delivery?

USB Power Delievry(USB供电/以下简称USB PD)是利用USB(Universal Serial Bus)电缆,最大可100W供电受电的USB供电扩展标准。
以往的USB最大供电功率分别为USB 2.0最大2.5W,USB 3.0最大4.5W,电池用途的充电标准USB BC(Battery Charging)1.2最大7.5W。
USB PD可最大100W供电受电,因此平板电脑、笔记本电脑等以往无法支持的设备也能进行供受电,可支持的设备大幅扩大。
并且,可向移动设备快速充电(充电时间缩短)。

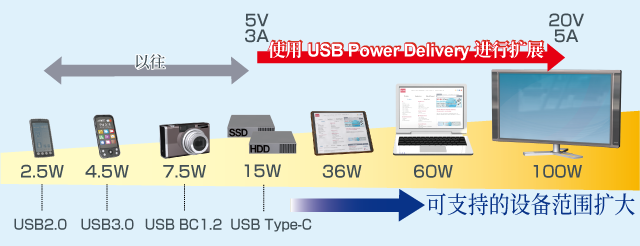

【USB PD应用示例】

USB PD应用示例

USB Type-C

USB PD有规定的供电用连接器电缆。
USB Type-C连接器就是其对应的连接器电缆,由制定及管理USB规格等标准化的USB Implementers Forum,Inc.(USB-IF)团体负责推进。
以往的USB连接器需要区分主机侧的Type-A和设备侧的Type-B,但Type-C不需要区分主机侧和设备侧。
另外,Type-B连接器除了通常的B以外,还有Mini-B、Micro-B等多种形状,需要准备与设备对应的连接器电缆,但Type-C统一成了1个形状,1根电缆就可以支持有Type-C端子的所有设备。
而且,没有正反之分,因此也无需区分插入方向。
还能处理视频信号,因此只需利用USB端子,就可以进行数据传输、供电受电、视频信号传输。
USB PD通信是在CC专用线上进行,与以往的USB数据通信独立开来。

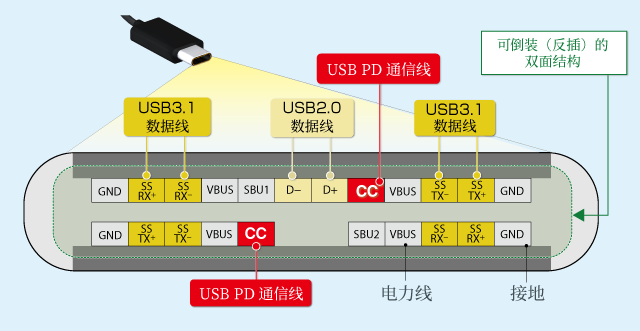

【USB Type-C引脚示意图】

USB Type-C引脚示意图
