什么是运算放大器? 运算放大器、比较器的电路结构

分享到微信朋友圈

打开微信,点击右上角的"+",
使用"扫一扫"即可将网页分享至朋友圈。

运算放大器的电路结构

运算放大器的内部电路结构如下所示。
一般由输入段、增益段、输出段等3段电路构成。
输入段由差分放大段构成,用于放大两个引脚间的电压差。 另外,同相信号成分(引脚间无电位差,输入相等电压的状态)不放大,起抵消作用。
若仅靠该差分放大电路,则增益不足,因此使用增益段进一步增加运算放大器的开放增益。
普通运算放大器的增益段间连接了防振相位补偿电容。
为了避免因受输出引脚上连接的电阻等的负载的影响使运算放大器的特性发生变化,作为缓冲器连接了输出段
负载引起的输出特性的变化(失真、电压下降等)主要由输出段的电路结构和电流能力决定。
一般输出段的种类有A类、B类、C类、AB类输出电路,这是根据输出电路中流动的驱动电流量(偏压的差别)进行分类的。根据驱动电流量的不同,输出段发生的失真系数水平会发生变化。
一般电路失真的顺序从小到大依次为A类、AB类、B类、C类。

普通运算放大器的内部电路结构 BA4558 内部等效电路

比较器的电路结构

比较器的电路结构如下所示。
电路结构基本与运算放大器相同,但由于未考虑构成负反馈电路使用的情况,因此未内置防振用相位补偿电容。
由于相位补偿电容可限制输入输出间的工作速度,因此与运算放大器相比,响应时间明显提高。
比较器的输出电路形式主要分为集电极开路(漏极开路)型和推挽输出型。
虽表示为BA10393的内部等效电路,不过这也是集电极开路型的输出电路。

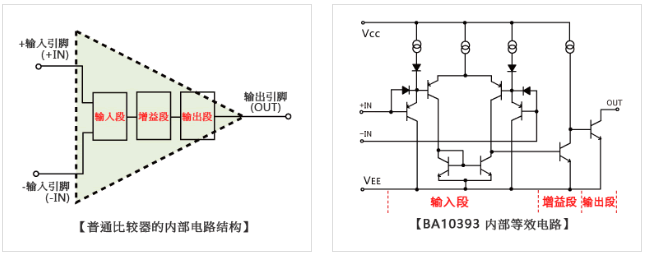

普通比较器的内部电路结构 BA10393内部等效电路
