钽电容器为底面电极结构

封装底面电极结构的钽电容器即使有对面的贴装电路板靠近也不必担心短路。实现陶瓷电容器无法达到的设备的进一步薄型化。

  陶瓷电容器 钽电容器
外观 陶瓷电容器五面电极 钽电容器底面电极
贴装时

贴装时

上面电路板与下面电路板之间如果不留空间,电极之间或陶瓷电容器与电路板之间会发生短路!可能因此设备不能正常工作。

贴装时

上面电路板与下面电路板之间需要预留空间。

贴装时

采用底面电极结构,不用担心与对面电路板发生短路!

钽电容器只在底面有电极,因此不用担心像陶瓷电容器一样发生短路。

限制设备薄型化! 有助于设备进一步薄型化!

电路板弯曲应力强的钽电容器

树脂模具结构的钽电容器具有电路板弯曲应力强的优点。可以贴装于弯曲剧烈的电路板边缘,提高电路板设计自由度。另外,制造工程中操作电路板时也不用像陶瓷大容器一样注意许多事项。

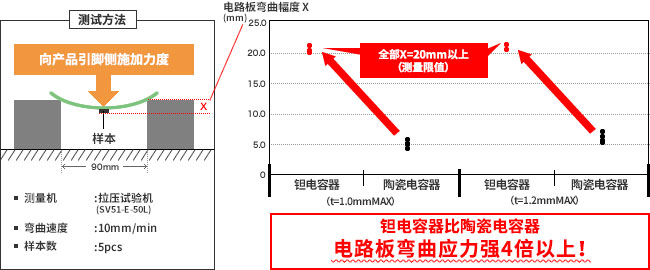

电路板弯曲对比测试(2012尺寸产品)

电路板弯曲对比测试 图表

电容器至产品详细网页
