什么是SPICE? 电路模拟流程和元器件模型

分享到微信朋友圈

打开微信,点击右上角的"+",
使用"扫一扫"即可将网页分享至朋友圈。

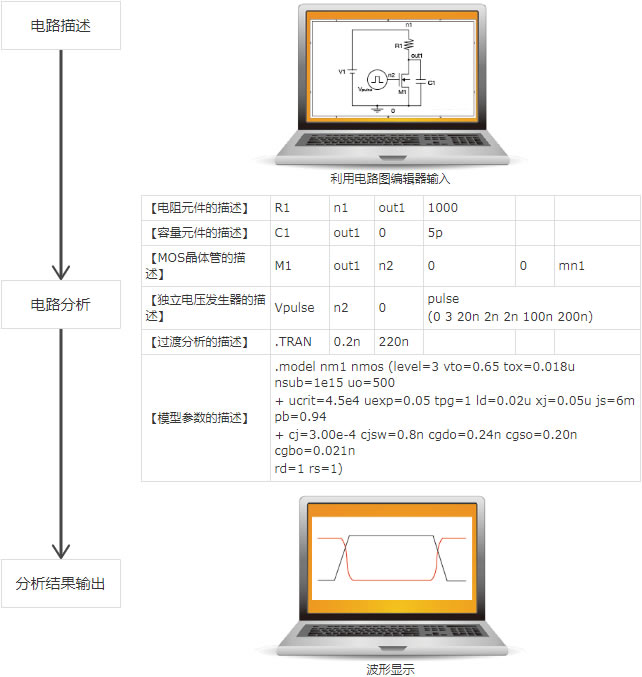

现在的模拟器的电路模拟流程如下图所示 "电路描述" ⇒ "电路分析" ⇒"分析结果输出"
由于GUI (Graphical User Interface 的简称。 可利用计算机图形进行直观操作的方法)的改进而作为独立封装的软件进行供给。

以前是使用正文编辑器输入下图 "电路分析"右侧所示的【xxx描述】部分。
而现在是将使用电路图编辑器输入的电路图变换为网表,交付给分析机,自动实施模拟。

这里,请注意下图的【模型参数的描述】。另外,也请不要忘记前项的"元器件模型"。

【元器件模型】
基于理论或试验性的考察开发的分析式

元器件模型=分析式,构成此分析式的变量和常量即为模型参数。
换句话说即为使用模型参数将实际存在的元件特性再现于模拟器上。

模型参数的描述
