什么是电阻器? 浪涌引起的厚膜贴片电阻器损坏

分享到微信朋友圈

打开微信,点击右上角的"+",
使用"扫一扫"即可将网页分享至朋友圈。

浪涌是指施加于电路的瞬态大电压或瞬态大电流。可以举人们平时熟知的例子,如雷或静电等。
电阻被施加这种浪涌电压或浪涌电流时,过度的电应力会使电阻特性受到影响,最坏的情况,可能导致芯片损坏。

概要:浪涌 - 负载集中引起电阻体材料遭损坏,从而可能引起电阻值发生变化

如何才能增强抗浪涌特性?

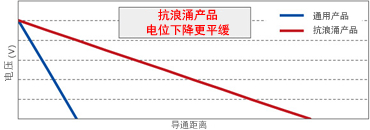

图 - 抗浪涌产品电位下降更平缓

作为增强抗浪涌特性的方法,可举以下例子。

  • 使用抗浪涌性强的材料
  • 拉长电极间距,使电位梯度平缓,从而减少对芯片的损坏。

扩大芯片尺寸则电极间距变大,抗浪涌性能变强,但使用大尺寸芯片需要更多的电路板空间。

电路板没有多余空间,希望小型化的同时能确保浪涌耐量

尽管是抗浪涌贴片电阻器,却以小型尺寸确保了优异的抗浪涌特性。

静电破坏测试(遵循EIAJ标准)人体模式

类型 尺寸 抗浪涌保证值
ESR01 1005mm (0402inch) 2kV
ESR03 1608mm (0603inch) 3kV
ESR10 2012mm (0805inch) 3kV
ESR18 3216mm (1206inch) 3kV
ESR25 3225mm (1210inch) 5kV
LTR10 2012mm (0805inch) 3kV
LTR18 3216 (1206inch) 3kV
LTR50 5025mm (2010inch) 3kV
LTR100 6432mm (2512inch) 3kV

ROHM的抗浪涌贴片电阻

  1. 采用抗浪涌特性优异的材料
  2. 采用独有的电阻体元件设计,使电位梯度平缓,减轻对芯片的损坏

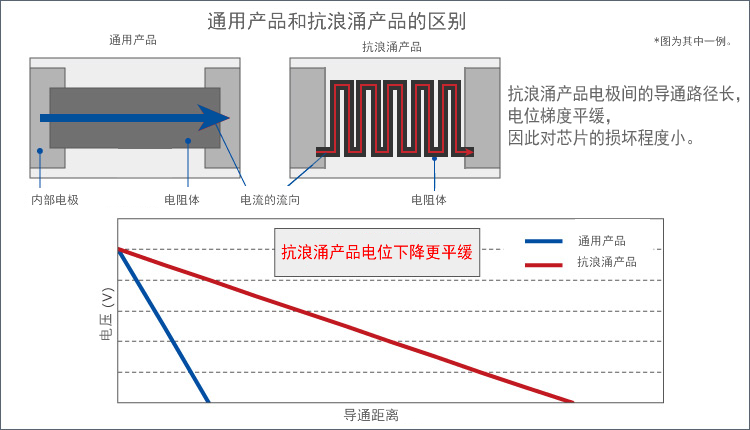

概要:通用产品和抗浪涌产品的区别 - 抗浪涌产品电极间的导通路径长,电位梯度平缓,因此对芯片的损坏程度小。

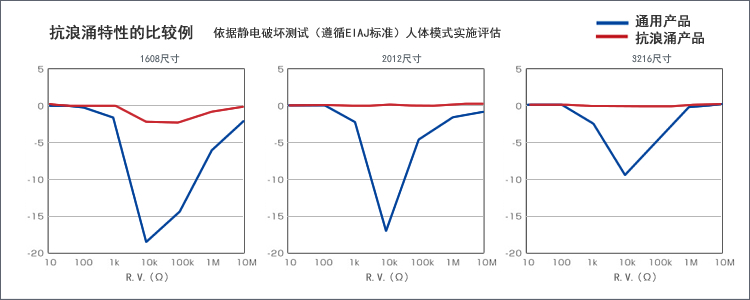

图 - 抗浪涌特性的比较例 依据静电破坏测试(遵循EIAJ标准)人体模式实施评估

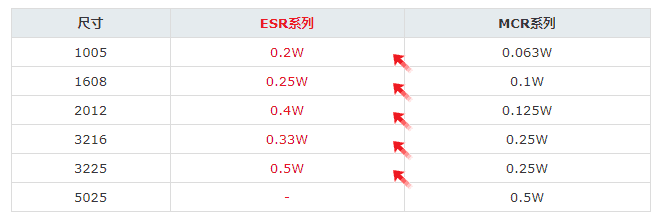

ROHM的抗浪涌贴片电阻器,通过提高耐压特性、调整元件形状,与通用产品相比,确保了大额定功率。

ROHM的ESR系列、LTR系列,在不改变其尺寸的基础上增强了抗浪涌特性,提高了额定功率。

产品阵容

型号 尺寸
略称略称
额定功率
(70℃)
元件
最高
电压 (V)
电阻值
公差
电阻温度
系数
(ppm/℃)
电阻值范围 工作温度
范围 (℃)
车载适用
(AEC-
Q200)
SDR系列
SDR03 1608 1/4W
(0.25W)
150 J
(±5%)
±200 1~10MΩ (E24系列) -55~
+155
Yes
F
(±1%)
±200
±100
1~9.76Ω (E24,96系列)
10~10MΩ (E24,96系列)
D
(±0.5%)
±100 10~1MΩ (E24,96系列)
ESR系列
ESR01 1005 1/5W
(0.2W)
50 J
(±5%)
+500/-250
±200
1Ω~9.1Ω (E24系列)
10Ω~10MΩ (E24系列)
-55~
+155
Yes
F
(±1%)
±100 10Ω~976kΩ (E24,96系列)
1MΩ~2.2MΩ (E24系列)
ESR03 1608 1/4W
(0.25W)
150 J
(±5%)
±200 1Ω~10MΩ (E24系列) Yes
F
(±1%)
±200
±100
1Ω~9.76Ω (E24,96系列)
10Ω~10MΩ (E24,96系列)
D
(±0.5%)
±100 10Ω~1MΩ (E24,96系列)
ESR10 2012 2/5W
(0.4W)
150 J
(±5%)
±200 1Ω~30MΩ (E24系列) Yes
F
(±1%)
±100 1Ω~10MΩ (E24,96系列)
D (±0.5%) ±100 10Ω~1MΩ (E24,96系列)
ESR18 3216 1/3W*1
(0.33W)
200 J
(±5%)
±200 1Ω~15MΩ (E24系列) Yes
F
(±1%)
±100 1Ω~10MΩ (E24,96系列)
D
(±0.5%)
±100 10Ω~1MΩ (E24,96系列)
ESR25 3225 1/2W*1
(0.5W)
200 J
(±5%)
±200 1Ω~10MΩ (E24系列) Yes
F
(±1%)
±100 1Ω~10MΩ (E24,96系列)
D
(±0.5%)
±100 10Ω~1MΩ (E24,96系列)
LTR系列
LTR10 2012 1/4W
(0.25W)
150 J
(±5%)
±200 1Ω~1MΩ (E24系列) -55~
+155
Yes
F
(±1%)
±100 1Ω~1MΩ (E24,96系列)
D
(±0.5%)
±100 10Ω~1MΩ (E24,96系列)
LTR18 3216 3/4W
(0.75W)
200 J
(±5%)
±200 1Ω~1MΩ (E24系列) Yes
F
(±1%)
±100 1Ω~1MΩ (E24,96系列)
D
(±0.5%)
±100 10Ω~1MΩ (E24,96系列)
LTR50 5025 1W 200 J
(±5%)
±200 1Ω~1MΩ (E24系列) Yes
F
(±1%)
±100 1Ω~1MΩ (E24,96系列)
D (±0.5%) ±100 10Ω~1MΩ (E24,96系列)
LTR100 6432 2W 200 J
(±5%)
±200 1Ω~1MΩ (E24系列) Yes
F
(±1%)
±100 1Ω~1MΩ (E24,96系列)
D
(±0.5%)
±100 10Ω~1MΩ (E24,96系列)

E24:标准产品/ E96:收到订单后生产的

关于支持大功率方面,请另行垂询。

其他产品的详细规格请点击这里ESR系列LTR系列
