何谓激光二极管?注入电流-光输出 (I-L) 特性

分享到微信朋友圈

打开微信,点击右上角的"+",
使用"扫一扫"即可将网页分享至朋友圈。

何谓注入电流-光输出 (I-L) 特性?

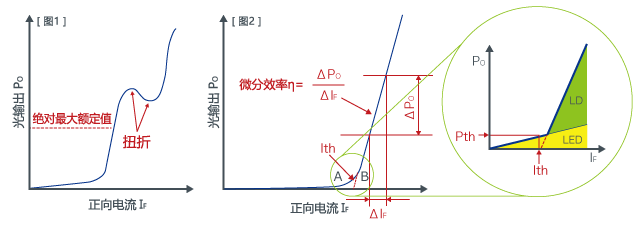

下图是注入电流-光输出 (I-L) 特性。
如果激光二极管通过放大得到的增益(Gain)高于内部损耗和磁镜损耗,则产生振荡。即存在振荡电流阈值。
最大输出受到扭折(电流-光输出直线的折弯)、COD(端面光破坏)、温度引起的热饱和等的限制。

【注入电流-光输出 (I-L) 特性】

注入电流-光输出 (I-L) 特性

【激光二极管的各种功能的用途示例】
项目 符号 定义
阈值电流 Ith [图2]中A为自然发光领域,B为激光振荡领域,以此进行区别。
开始激光振荡的电流值是阈值电流。
工作电流 Iop 是发出规定的光输出时需要的正向电流。
工作电压 Vop 是发出规定的光输出时需要的正向电压。
微分效率 η 每单位驱动电流的光输出的增加量。
表示在激光振荡领域相对于正向电流的光输出直线的倾斜度。
监视电流 Im 是规定的光输出下的内置光电二极管的输出电流。

注入电流-光输出 (I-L) 特性:测量方法

测量激光二极管的光输出时使用光功率计。
设置受光面时,使激光的所有光束都入射到光功率计的受光面上。
将受光面相对光轴倾斜5~20°,以避免来自光功率计受光面的反射光返回到激光二极管。
I-L特性表示正向电流 (IF) 和光输出 (PO) 的关系,可读取阈值电流 (Ith) 和工作电流 (Iop) 。
监视电流 (Im) 是用内置的光电二极管监视从激光芯片后面射出的激光时的输出电流。

【测量示意图】

测量示意图

注:
因为这些测量受温度影响很大,所以请在激光二极管上安装散热板,使用温度控制器在控制壳体温度的状态下测量。
