什么是电阻器? 关于背面贴装低阻值电阻器的优势

分享到微信朋友圈

打开微信,点击右上角的"+",
使用"扫一扫"即可将网页分享至朋友圈。

低阻值电阻器的趋势如何?

低阻值电阻器不仅可正确显示电阻器的阻值,还是小型、大功率产品或散热性优良的产品所必不可少的。 为了应对大功率或提高散热性,一般使用较大贴片尺寸的产品或长边电极型产品。

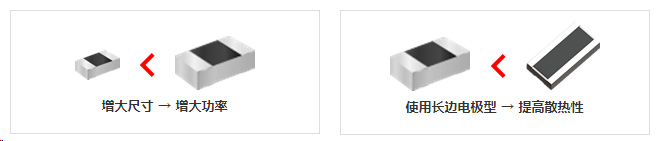

图 - 增大尺寸 -> 增大功率

但是,如果贴片尺寸变大,就需要一定的贴装空间,还会减弱温度循环试验强度。

使功率保持不变,或增大功率,但缩小贴片尺寸!

长边电极型是小型/高额定功率的低阻值电阻器的代表。
长边电极型是通过增大电极尺寸来提高散热性,保证高额定功率的产品。但是,由于电极材料的增加等,与相同尺寸的通用品相比,成本方面处于劣势。

  优点 顾虑点
通用大功率产品
  • 增大额定功率
  • 减少散热
  • 低成本
  • 增大贴装空间
  • 温度循环可能引起焊接裂缝
长边电极型
  • 增大额定功率
  • 提高散热性
  • 材料成本上升

在这点上,罗姆UCR系列如下图所示,是材料成本与规格平衡的优良产品。

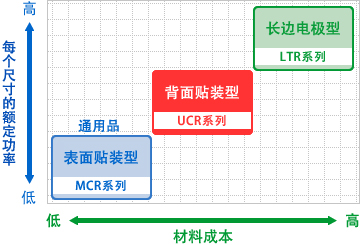

图形 - UCR系列的材料成本与规格的平衡

与通用品相比,为何UCR系列的额定功率增大了?

UCR系列采用了背面贴装结构。背面贴装结构缩短了电路板与散热点的距离,提高了散热特性。 另外,UCR系列除了采用背面贴装结构外,还对材料和结构进行了重估。这样,可保证比通用低阻值高的额定功率,对应用的小型化作出贡献。

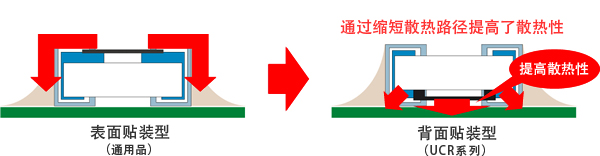

图 - 通过缩短散热路径提高了散热性

■额定功率比较

尺寸
(mm)
表面贴装型
(通用品 MCR系列)
背面贴装型
(UCR系列)
长边电极型
(LTR系列)
0603 0.05W 0.1W -
1005 0.063W 0.125W -
1608 0.1W 0.25W(部分0.2W) -
2012 0.25W 0.33W 0.5W
3216 0.25W 0.5W 1W

通过采用背面贴装结构,不易受侧面或表面电极的额外电阻成分影响,还改善了温度引起的阻值变化(电阻温度系数)。

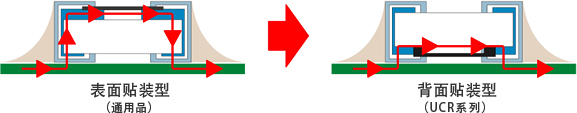

图 - 不易受侧面或上面电极的额外电阻成分影响

■阻值变化率比较

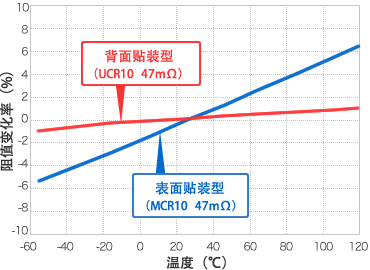

图形 - 阻值变化率比较

■温度特性比较

项目 表面贴装型(MCR10) 背面贴装型(UCR10)
温度特性(ppm/°C) 500±300 0~250
特点

UCR系列(背面贴装型)…

  • 可实现小型、大功率化
  • 与通用品(表面贴装型)相比,温度特性优良
  • 与长边电极型相比,材料成本低

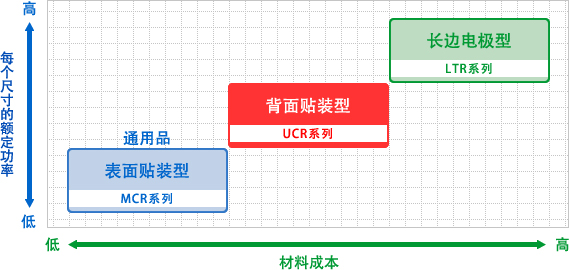

图形 - UCR系列的材料成本与规格的平衡

产品阵容

型号 尺寸
简称
额定功率
(70°C)
阻值容差 电阻温度系数
(ppm/°C)
电阻值范围 使用温度范围
(°C)
支持车载
(AEC-Q200)
UCR006 0603 1/10W
(0.1W)
J (±5%) 0~300 100mΩ~910mΩ (E24系列) -55~+155 准备中
F (±1%)
UCR01 1005 1/8W
(0.125W)
J (±5%) 0~300
0~250
0~200
68mΩ~91mΩ (E24系列)
100mΩ~200mΩ (E24系列)
220mΩ~910mΩ (E24系列)
YES
F (±1%)
UCR03 1608 1/4W
(0.25W)
J (±5%) 0~250
0~200
0~150
20mΩ~47mΩ (E24系列)
51mΩ~91mΩ (E24系列)
100mΩ~200mΩ (E24系列)
YES
(100mΩ
以上)
F (±1%)
1/5W
(0.2W)
J (±5%) 0~150
F (±1%)
UCR10 2012 1/3W
(0.33W)
J (±5%) 250±100
0~250
0~150
11mΩ~15mΩ (E24系列)
20mΩ~47mΩ (E24系列)
51mΩ~100mΩ (E24系列)
YES
F (±1%) 0~250
0~150
11mΩ~47mΩ (E24系列)
51mΩ~100mΩ (E24系列)
UCR18 3216 1/2W
(0.5W)
J (±5%) 0~350
0~200
0~150
11mΩ~18mΩ (E24系列)
20mΩ~39mΩ (E24系列)
43mΩ~100mΩ (E24系列)
YES
F (±1%)

电流检测用低阻值贴片电阻器 (UCR)至产品详细网页
