何谓IPD?

何谓IPD?
IPD是 Intelligent Power Device 的缩写,是指内置保护电路,可吸收感性负载等的能量的高性能半导体电源开关。
根据地区的不同,也被称为IPS(Intelligent Power switch)、智能开关(Smart switch)、高边/低边开关(Hi-side/Lo-side switch)等。

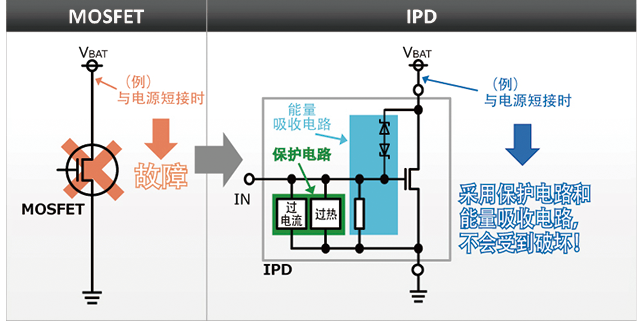

IPD的特点1(与MOSFET的比较)

说起半导体开关,一般最先想到的是MOSFET。
如果将MOSFET单独用作开关,按照电路的结构,当负载短路时,MOSFET本身也会发生故障。
IPD内置过电流和过热保护电路、吸收感性负载能量的电路,在短路等异常状态下也能保持开关的功能,不会受到破坏。

MOSFET 与 IPD 的比较

【MOSFET 与 IPD 的比较】

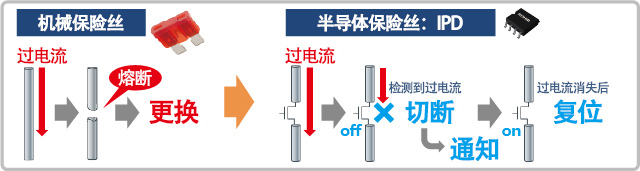

IPD的特点2(与机械保险丝的比较)

保险丝是控制电流防止其过大的部件。
产生过电流时,机械保险丝会熔断以阻断电流。因此需要更换才能恢复通电。
将IPD用作半导体保险丝,可以检测过电流等异常并切断电流。还具备将异常通知MCU等的功能,有助于分析原因。作为自动恢复型产品,也无需进行更换。

机械保险丝 与 IPD 的比较

【机械保险丝 与 IPD 的比较】

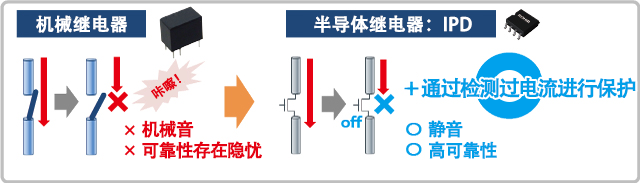

IPD的特点3(与机械继电器的比较)

继电器是根据外部信号对电路进行ON/OFF切换的部件。
机械继电器有机械式接点,在寿命和可靠性上存在隐忧。而且切换时会产生机械音。
作为半导体继电器的IPD没有机械式接点,与机械继电器相比,可实现高寿命、高可靠性、静音。而且封装更小、更轻,还支持回流焊贴装。除了进行ON/OFF切换的继电器功能之外,还能通过检测过电流进行保护。

机械继电器 与 IPD 的比较

【机械继电器 与 IPD 的比较】
