何谓DC/DC转换器? 线性稳压器和开关稳压器(2)

开关稳压器

接通开关元件(MOSFET),从输入端向输出端供电,直至输出电压达到所需电压。
输出电压达到规定值后,开关元件即关闭,不再消耗输入功率。
通过高速重复这一动作,将输出电压调节到规定值。

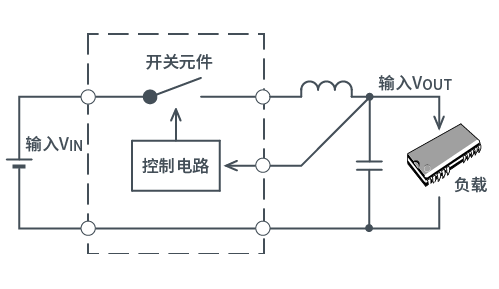

开关稳压器

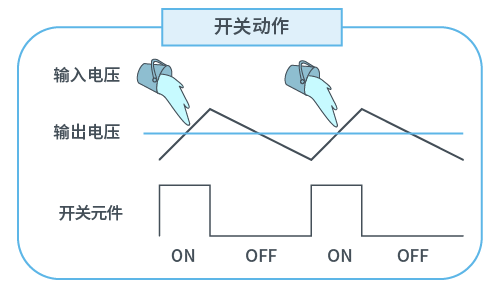

开关动作

优点 缺点
  • 效率高
  • 发热小
  • 可实现升压/降压/负电压的转换
  • 外置部件多
  • 设计困难
  • 噪音大
