使用电阻器时,不仅要注意额定功率,还要注意电压相关的一些项目。
在这里,我们将对与之关联的额定电压元件最高电压这两个术语及其定义(包括它们之间的关系)进行解说。
另外还会对相关术语临界电阻值最大过载电压进行解说。

额定电压

额定电压是指在额定环境温度或引脚温度下可以连续施加的直流电压或交流电压的最大值。

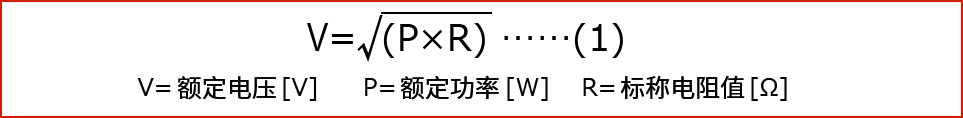

对于电阻器而言,即使额定功率相同的系列产品,可施加的电压也会因电阻值而不同,具体可以利用以下公式(1)代入额定功率和电阻值计算得出。

定格電圧 定格電圧式

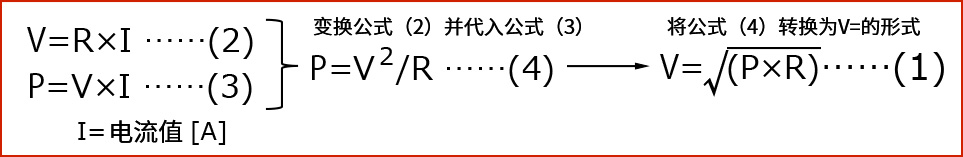

该额定电压公式(1)是可以根据欧姆定律(2)和功率计算公式(3)导出的公式,并且与电阻值成正比。

定格電圧 定格電圧式

那么,如果说可以施加到元件的电压随着电阻值的增加而无限地增加,则不是这种情况。

元件最高电压

元件最高电压是指仅适用于比特定电阻值高的高阻值区域的电压值,并且是可以连续施加的电压极限值。

・额定电压与元件最高电压之间的关系
额定电压通过公式(1)计算,但是在电阻值较高的情况下,由该公式计算出的电压值太大,连续施加该电压时可能会损坏元件。
因此,将通过公式(1)计算出的值与元件最高电压进行比较,并将较小的值定义为额定电压。
所以,元件最高电压根据每种产品的系列和尺寸来规定。

规定的额定电压

【规定的额定电压】

(例)
假设额定功率1W、电阻值100kΩ、元件最高电压200V的产品,
则计算如下:

・额定电压=√(额定功率×电阻值)=√(1.0×100000) ≒316V
但是,由于元件最高电压为200V,因此无法施加高于200V的电压。因此,本产品的额定电压为200V

【小结】

■方案➀

√(额定功率×电阻值)的计算值 < 元件最高电压的值

→将√(额定功率×电阻值)的计算值用作额定电压。

■方案➁

√(额定功率×电阻值)的计算值 > 元件最高电压的值

→将元件最高电压的值用作额定电压。

<POINT>

请对上式计算出的值与元件最高电压值进行比较,并使用较小的值作为产品的额定电压。

临界电阻值

临界电阻值是指上述“元件最高电压”中描述的特定电阻值。

临界电阻值 元件最高电压为200V时

【临界电阻值 元件最高电压为200V时】

最大过载电压

最大过载电压是指仅在过载测试(JIS C 5201-1 4.13)中使用的值,并且是在过载测试中可以施加的最大电压值。
它与元件最高电压一样是适用于高阻值区域的值,如果通过“额定电压×每种产品的保证倍率”计算出的过载电压值是高阻值,则该值会很大,并且会因过电压而造成损坏。
因此,作为最大过载电压,设定了可以在过载测试中使用的上限电压值。
