什么是二极管?概略
二极管有按使用回路的功能和制品的大小所要求形状的两种分类。麻烦的是这两种分类没有直接关连,所以经常要把两种同时放在脑里。可以理解为基本的功能加上各种各样的形状来补充。

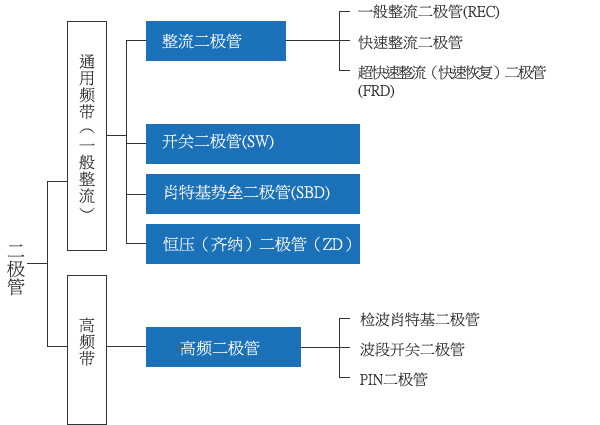

1. 按频率分类
最基本的分类方法。二极管根据其特性分为整流二极管、开关二极管、肖特基势垒二极管、齐纳二极管、用于高频的高频二极管。另外,作为保护元件一般使用齐纳二极管,但随着周边电路的精密化、应用微细化,被要求使用更高性能的保护元件 — TVS (Transient Voltage Suppressor)。
![按频率分类](/documents/11413/3868412/2-1.jpg/7c20cba3-a755-4ea0-96ad-716d3c2f8e8c?t=1534900524340)
2. 按结构分类
按素子构造来分类,主要分为现在主流的Planar形和耐高压的台地形。
![按结构分类](/documents/11413/3868412/2-2.jpg/da32b703-4080-4b69-ac83-717f2c3a07e2?t=1534900521747)
平面型
现在最常用的半导体结合的方法,在硅基板上形成氧化膜,在必要的地方开孔把不纯物扩散结合。
![平面型](/documents/11413/3868412/2-3.jpg/c8d6b677-487e-42bf-a12a-4e5afd48aaad?t=1534900520703)
扩散结合形(PN结合形)※
把不纯物热扩散到硅半导体里,形成叫做P形,N形的不纯物扩散领域。这个结合部产生叫做电位墙壁的墙壁。
肖特基势垒型※
利用金属与半导体结合时产生的电位墙壁的叫做肖特基垫垒形。很久以前就知金属和半导体接触时拥有整流特性,但理论说明的人是Mr.Shotoky,因此这个构造的起名为肖特基垫垒。和PN形来比,恢复时间快,所以高频的整流效果非常好,还有顺方向电压也低,功耗也少,所以广泛用于高频整流。
台面型
结合部像富士山,这个构造的逆电压 (VR) 容易变大,多用于整流二极管。耐压容易做大,但相反与Planar形相比逆电流也变大,我公司的整流二极管是这个构造。
![台面型](/documents/11413/3868412/2-4.jpg/99d0c41d-7905-4097-a889-3648a5a9ccb9?t=1534900519823)
3. 按正向电流的大小分类
按顺方向电流大小来分,IF未满1A的叫做小信号二极管,1A以上的叫做中功率/大功率二极管。
![按正向电流的大小分类](/documents/11413/3868412/2-5.jpg/7a390b2e-8efa-4af3-81d9-17242d16be97?t=1534900519083)
4. 按集成度分类
我公司的强点是二极管排列,是指二极管集聚的复合二极管。最近我公司充实齐纳二极管,肖特基二极管的复合品等丰富系列。
![按集成度分类](/documents/11413/3868412/2-6.jpg/00dafac5-8fa7-4979-8f77-664a40676894?t=1453256391943)
5. 按形状分类
封装,实际安装形状,二极管有各种各样的形装.大体分为插件形和贴片形。市场数年前开始贴片成为主流,我公司也拥有充实的贴片形系列。
![按形状分类](/documents/11413/3868412/2-7.jpg/2624dca7-46c7-4e1e-b187-b6b43f182f33?t=1453256436547)
