什么叫A/D转换器A/D转换器的基本形式2(流水线)

分享到微信朋友圈

打开微信,点击右上角的"+",
使用"扫一扫"即可将网页分享至朋友圈。

工作

在一般1.5bit/级结构的情况下,从决定了MSB的第1级开始依次流水线操作,从而反复进行以下的处理。(VREF:参考电压)

  • 采样(S&H)模拟输入。
  • 同时用A/D转换器(ADC)把模拟输入转换成3值(1.5bit)的数字值。(此处确定级别的数字输出)
    • 模拟输入≦-VREF/4→ D="00"
    • -VREF/4<模拟输入≦+VREF/4→ D="01"
    • +VREF/4<模拟输入→D="10"
  • 用D/A转换器(DAC)把3值(1.5bit)的数字值转换为模拟值。
    • D="00" → DAC输出:-VREF/2
    • D="01" → DAC输出:0
    • D="10" → DAC输出:+VREF/2
  • 从采样电压扩大到减去了DAC输出电压的2倍后,输出到下一级。

决定了LSB的N级处理完成之后,补偿了各级别间的延迟,通过加上各个数字输出,数字信号的转变完成。

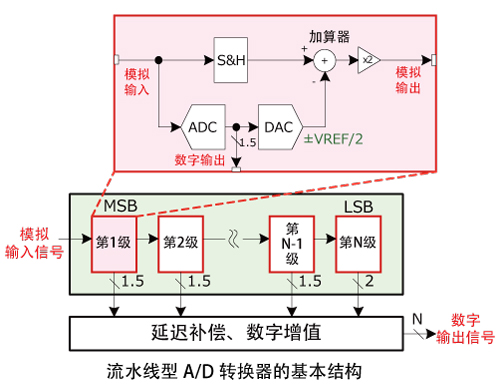

流水线型A/D转换器的基本结构

特点

  • 可实现高分辨率。(最多16位左右)
  • 可高速转换。(采样频率高达约200MHz的)
  • 通过流水线操作,由于需要等待数字信号输出的时间,不适用于需要控制等实时的应用。
