全波整流和半波整流

将AC(交流电压)转换为DC(直流电压)的整流方式有全波整流和半波整流。两种情况都利用了二极管的电流正向流通特性来进行整流。

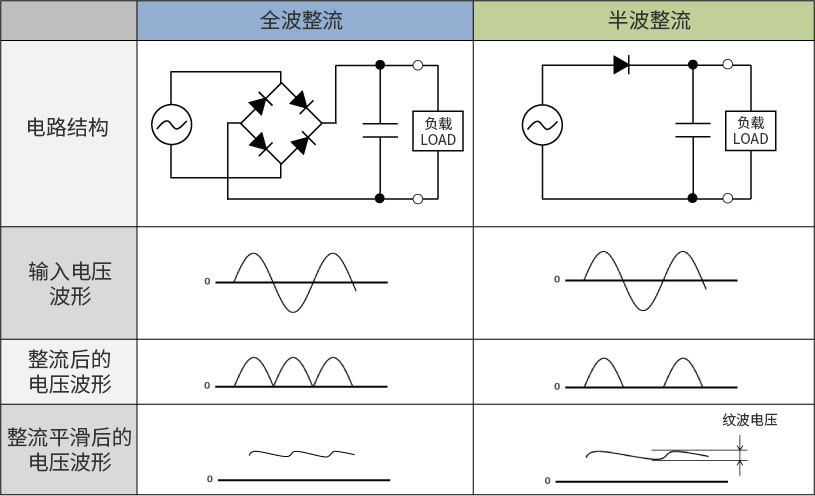

全波整流和半波整流

全波整流是通过二极管桥式电路结构将输入电压的负电压成分转换为正电压后整流成直流电压(脉冲电压)。而半波整流是使用一个二极管来消除输入负电压成分后整流为直流电压(脉冲电压)。
之后,利用电容器的充电和放电功能来平滑波形,从而转换为纯净的直流电压。
因此可以说,与不利用输入负电压成分的半波整流相比,全波整流是更具高效率的整流方法。
此外,平滑后的纹波电压根据电容器容量和负载(LOAD)而变化。
全波整流和半波整流在相同的电容器容量和负载条件下,全波整流的纹波电压更小。纹波电压越小,稳定性越高、性能越优。
